Гибка металла – это технологический процесс, который позволяет изменять форму металлической заготовки, не нарушая целостность материала. Этот метод широко используется в различных отраслях промышленности, от машиностроения до строительства, для создания деталей и конструкций сложной формы. Как говорится в источнике, гибка является незаменимым процессом для получения качественных и точных металлических изделий. В этой статье мы рассмотрим различные методы гибки металла, их особенности и применение, а также факторы, влияющие на качество гибки.
Основные методы гибки металла
Существует несколько основных методов гибки металла, каждый из которых имеет свои особенности и применяется в зависимости от типа металла, толщины заготовки и требуемой формы изделия. Рассмотрим наиболее распространенные методы:
- Гибка в V-образной матрице
- Гибка в U-образной матрице
- Ротационная гибка
- Гибка на вальцах
- Гибка с применением пуансона
Выбор метода гибки зависит от многих факторов, включая требуемую точность, радиус изгиба, материал и толщину заготовки. Каждый метод имеет свои преимущества и ограничения, которые необходимо учитывать при планировании производственного процесса.

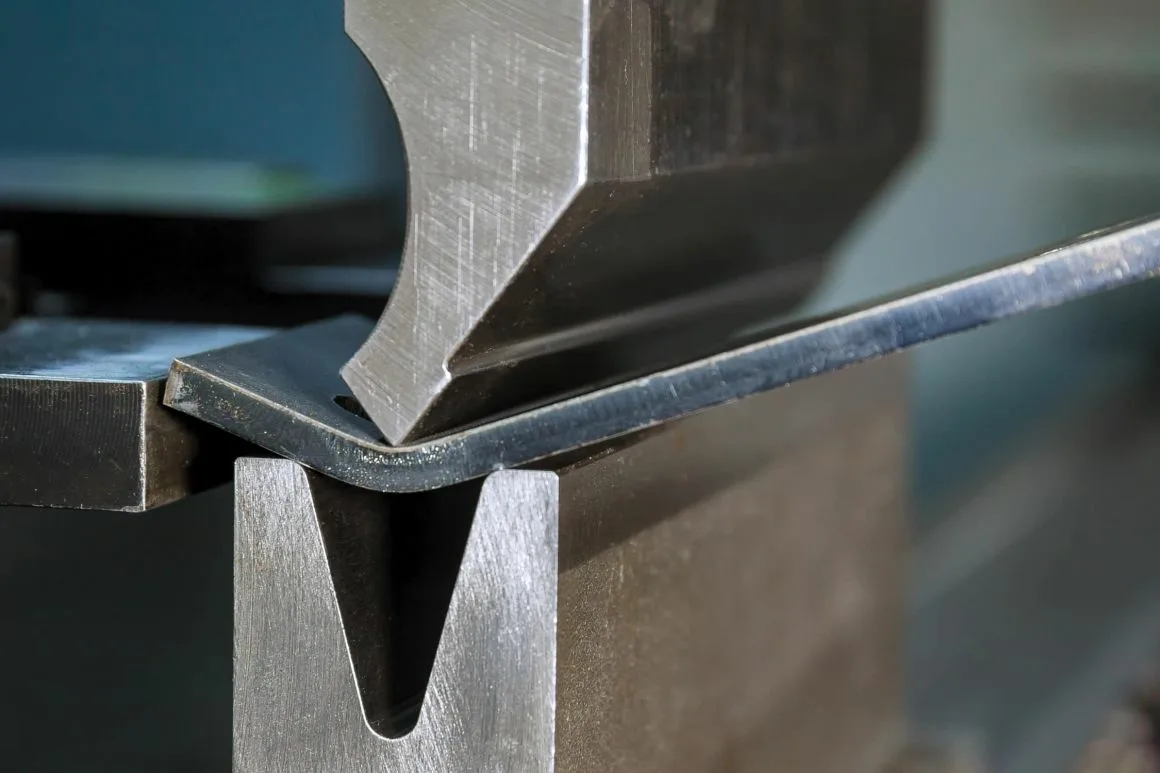

Гибка в V-образной матрице
Гибка в V-образной матрице – это один из самых распространенных методов гибки металла. Он заключается в размещении металлической заготовки между V-образной матрицей и пуансоном. Пуансон давит на заготовку, прижимая ее к матрице и формируя изгиб. Этот метод позволяет получать углы различной величины и подходит для гибки листового металла различной толщины.
Преимущества гибки в V-образной матрице:
- Универсальность – подходит для гибки различных материалов и толщин.
- Высокая точность – позволяет получать детали с точными углами и размерами.
- Простота настройки оборудования – легко адаптируется к различным задачам.
Недостатки гибки в V-образной матрице:
- Ограничения по форме – подходит в основном для простых угловых изгибов.
- Необходимость в смене инструмента – для разных углов и толщин требуются разные матрицы и пуансоны.
Ротационная гибка
Ротационная гибка – это метод, при котором заготовка закрепляется на вращающейся оправке, а ролик прижимается к заготовке и формирует изгиб по мере вращения оправки. Этот метод применяется для гибки труб и профилей, позволяя получать плавные и точные изгибы.
Преимущества ротационной гибки:
- Возможность получения сложных форм – позволяет формировать криволинейные изгибы.
- Высокое качество поверхности – минимизирует деформацию и повреждение материала.
- Подходит для гибки труб и профилей – идеально подходит для этих типов заготовок.
Недостатки ротационной гибки:
- Ограничения по типу заготовок – в основном подходит для труб и профилей.
- Более сложное оборудование – требует специализированных станков и оснастки.
Оборудование для гибки металла
Для гибки металла используется различное оборудование, которое можно разделить на ручное, механическое и гидравлическое. Выбор оборудования зависит от объема производства, требуемой точности и типа заготовок. Рассмотрим основные типы оборудования для гибки металла:
- Ручные листогибы
- Механические листогибы
- Гидравлические листогибы
- Станки с ЧПУ
Современные станки с ЧПУ (числовым программным управлением) позволяют автоматизировать процесс гибки, обеспечивая высокую точность и повторяемость. Они широко используются в серийном производстве для изготовления сложных деталей и конструкций.
Ручные листогибы
Ручные листогибы – это простое и доступное оборудование, которое используется для гибки листового металла небольшой толщины. Они приводятся в действие вручную и подходят для небольших объемов производства и работ в мастерской.
Преимущества ручных листогибов:
- Низкая стоимость – доступны по цене.
- Простота использования – не требуют специальных навыков.
- Мобильность – легко перемещаются и устанавливаются.
Недостатки ручных листогибов:
- Низкая производительность – подходят для небольших объемов работ.
- Ограничения по толщине материала – не подходят для толстого металла.
- Низкая точность – сложнее добиться высокой точности изгиба.
Гидравлические листогибы
Гидравлические листогибы – это мощное и точное оборудование, которое используется для гибки листового металла большой толщины. Они приводятся в действие гидравлической системой и обеспечивают высокую производительность и точность.
Преимущества гидравлических листогибов:
- Высокая мощность – подходят для гибки толстого металла.
- Высокая точность – обеспечивают точные углы и размеры.
- Высокая производительность – позволяют обрабатывать большие объемы заготовок.
Недостатки гидравлических листогибов:
- Высокая стоимость – дороже ручных и механических листогибов.
- Требуют обслуживания – необходима регулярная проверка и обслуживание гидравлической системы.
- Стационарное оборудование – сложно перемещать и устанавливать.
Материалы, используемые для гибки
Гибке подвергаются различные металлы и сплавы, каждый из которых имеет свои особенности и требует определенных условий гибки. Наиболее распространенные материалы для гибки:
- Сталь (углеродистая, нержавеющая, легированная)
- Алюминий и его сплавы
- Медь и ее сплавы (латунь, бронза)
- Титан и его сплавы
Каждый материал имеет свои характеристики, такие как предел прочности, предел текучести и модуль упругости, которые необходимо учитывать при выборе параметров гибки.
Гибка стали
Сталь – это один из самых распространенных материалов для гибки. Она обладает высокой прочностью и пластичностью, что позволяет получать детали сложной формы. Для гибки стали используются различные методы, в зависимости от типа стали, толщины заготовки и требуемой точности.
Особенности гибки стали:
- Необходимость учета пружинения – сталь обладает свойством возвращаться к исходной форме после снятия нагрузки.
- Выбор правильного инструмента – для гибки стали требуется прочный и износостойкий инструмент.
- Контроль температуры – при гибке толстой стали может потребоваться подогрев заготовки.
Гибка алюминия
Алюминий – это легкий и пластичный металл, который легко поддается гибке. Он широко используется в авиационной, автомобильной и строительной промышленности. Для гибки алюминия применяются различные методы, в зависимости от сплава, толщины заготовки и требуемой точности.
Особенности гибки алюминия:
- Меньшее усилие – для гибки алюминия требуется меньшее усилие, чем для гибки стали.
- Риск образования трещин – некоторые сплавы алюминия могут быть склонны к образованию трещин при гибке.
- Защита поверхности – алюминий легко царапается, поэтому необходимо защищать поверхность заготовки во время гибки.
Факторы, влияющие на качество гибки
Качество гибки зависит от многих факторов, включая:
- Свойства материала
- Толщина заготовки
- Радиус изгиба
- Усилие гибки
- Качество инструмента
- Квалификация оператора
Для получения качественных и точных деталей необходимо тщательно контролировать все эти факторы и выбирать оптимальные параметры гибки.
Радиус изгиба
Радиус изгиба – это один из самых важных параметров, влияющих на качество гибки. Слишком малый радиус может привести к образованию трещин и деформации материала. Рекомендуемый радиус изгиба зависит от типа материала, толщины заготовки и метода гибки.
Влияние радиуса изгиба:
- Минимальный радиус – существует минимальный радиус изгиба, ниже которого материал может разрушиться.
- Увеличение усилия – чем меньше радиус изгиба, тем больше требуется усилие для гибки.
- Влияние на пружинение – радиус изгиба влияет на величину пружинения материала.
Усилие гибки
Усилие гибки – это сила, необходимая для деформации материала и формирования изгиба. Величина усилия зависит от типа материала, толщины заготовки, радиуса изгиба и метода гибки. Слишком большое усилие может привести к деформации материала и повреждению инструмента.
Влияние усилия гибки:
- Оптимальное усилие – необходимо подобрать оптимальное усилие для гибки, чтобы избежать деформации материала.
- Зависимость от параметров – усилие зависит от типа материала, толщины заготовки и радиуса изгиба.
- Контроль усилия – современные станки для гибки оснащены системами контроля усилия.
Применение гибки металла
Гибка металла широко используется в различных отраслях промышленности, от машиностроения до строительства. Она позволяет создавать детали и конструкции сложной формы, которые невозможно получить другими способами. Рассмотрим некоторые примеры применения гибки металла:
- Машиностроение – изготовление кузовных деталей автомобилей, рам и корпусов оборудования.
- Строительство – изготовление профилей для каркасов зданий, кровельных элементов, ограждений.
- Электротехника – изготовление корпусов электрощитов, кабельных лотков, клеммных коробок.
- Производство мебели – изготовление каркасов стульев, столов, полок.
- Производство бытовой техники – изготовление корпусов стиральных машин, холодильников, плит.
Благодаря своей универсальности и возможности получать сложные формы, гибка металла является незаменимым процессом в современной промышленности.
Гибка металла в строительстве
В строительстве гибка металла используется для изготовления различных профилей для каркасов зданий, кровельных элементов, ограждений и других конструкций. Гибка позволяет получать прочные и долговечные элементы, которые легко монтируются и обеспечивают надежность конструкции.
Примеры применения гибки металла в строительстве:
- Изготовление профилей для гипсокартонных конструкций.
- Изготовление кровельных элементов (металлочерепица, профнастил).
- Изготовление ограждений и перил.
- Изготовление каркасов для теплиц и навесов.
Гибка металла в машиностроении
В машиностроении гибка металла используется для изготовления кузовных деталей автомобилей, рам и корпусов оборудования. Гибка позволяет получать прочные и легкие детали, которые обеспечивают безопасность и надежность транспортных средств и оборудования.
Примеры применения гибки металла в машиностроении:
- Изготовление кузовных деталей автомобилей (крылья, капоты, двери).
- Изготовление рам и корпусов грузовых автомобилей и автобусов.
- Изготовление деталей сельскохозяйственной техники.
- Изготовление корпусов станков и оборудования.
Заключение
Гибка металла – это важный и востребованный технологический процесс, который широко используется в различных отраслях промышленности. Знание основных методов гибки, особенностей различных материалов и факторов, влияющих на качество гибки, позволяет получать качественные и точные детали и конструкции, которые отвечают требованиям современных стандартов и обеспечивают надежность и долговечность изделий.
